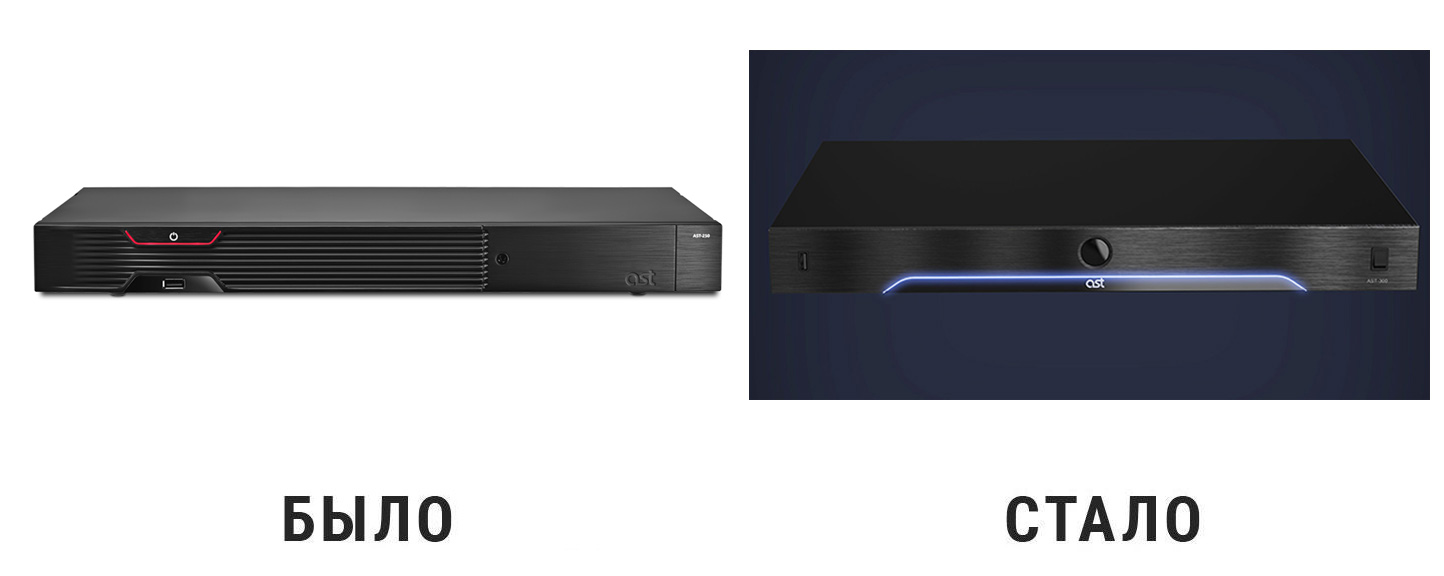

Нет, здесь мы не переделываем за собой же, а создаем новую модель устройства. Для АСТ мы сделали уже много караоке-систем: вот предыдущая модель устройства. А вот и еще: раз, два, три, четыре.
Ну хорошо, здесь все-таки будет использована одна из прошлых наработок, но на сложность задачи это никак не повлияет.
Задачи и решения
| Проблема, которую решили | У заказчика нет своих промдизайнеров. А рынок высококонкурентный, поэтому обновлениями продукта компания занимается постоянно. И это правильно: вы же знаете, в бизнесе надо бежать, чтобы просто остаться на месте. А если хотите опередить конкурентов, надо бежать вдвое быстрее |
| Цель клиента | Запуск продаж новой модели устройства в отличном от прошлых моделей дизайне |
| Что нужно сделать? Задачи | 1. Состав корпуса — основная часть и лицевая панель. На последней есть кнопка «Standby», выход USB-порта, окно инфракрасного датчика и кнопка включения/выключения. 2. Габариты корпуса караоке-системы заточены под установку в стандартную серверную стойку. 3. Крайне нежелательно переносить расположение внешних разъемов: они привязаны к расположению разъемов на материнской плате. Хотя некоторые элементы все же можно передвигать. Но незначительно. 4. Лицевая панель — либо полностью из пластика, либо в ней должно быть радиопрозрачное окно для внутренней антенны. 5. В корпусе не должно быть тонких элементов, которые легко сломать. 6. Крепления в шкаф (стойку) надо взять от предыдущей модели. Предусмотреть усиления в месте крепления и отверстия для винтов. 7. По дизайну: цвет — черный, один из вариантов внешнего вида корпуса — асимметричный. 8. Самое важное: новое устройство никак не должно вызывать ассоциации с предыдущей моделью |
| Решения и объем работ | 1. Совместно с клиентом сделали дизайн. 2. Разработали конструкцию |

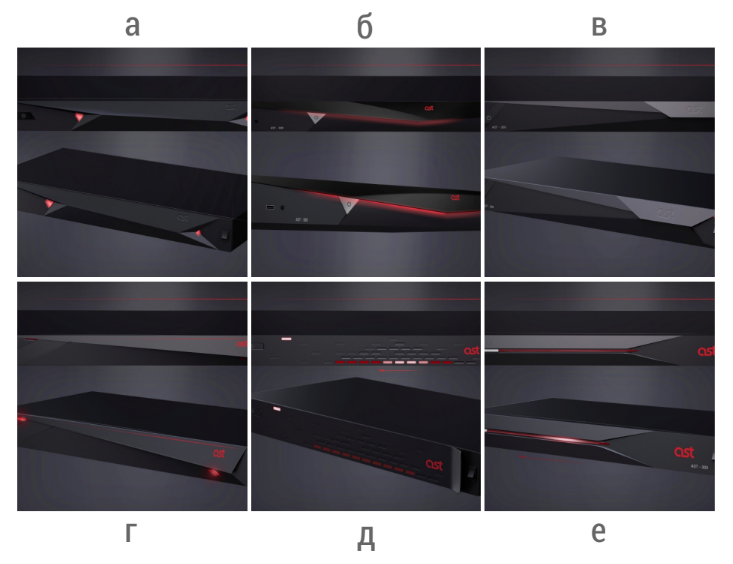

Первые эскизы — ищем концепт. На этом этапе важно определиться, в верном ли направлении движемся. Детали проработаем позже:

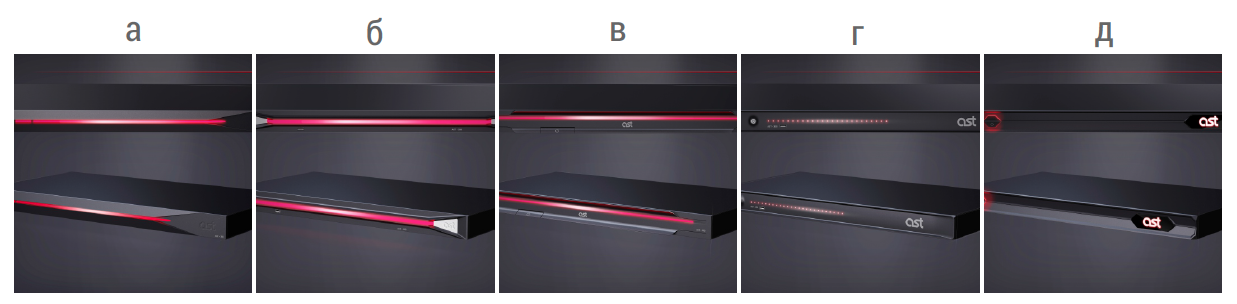

На всякий случай добавили и совсем черновые эскизы:

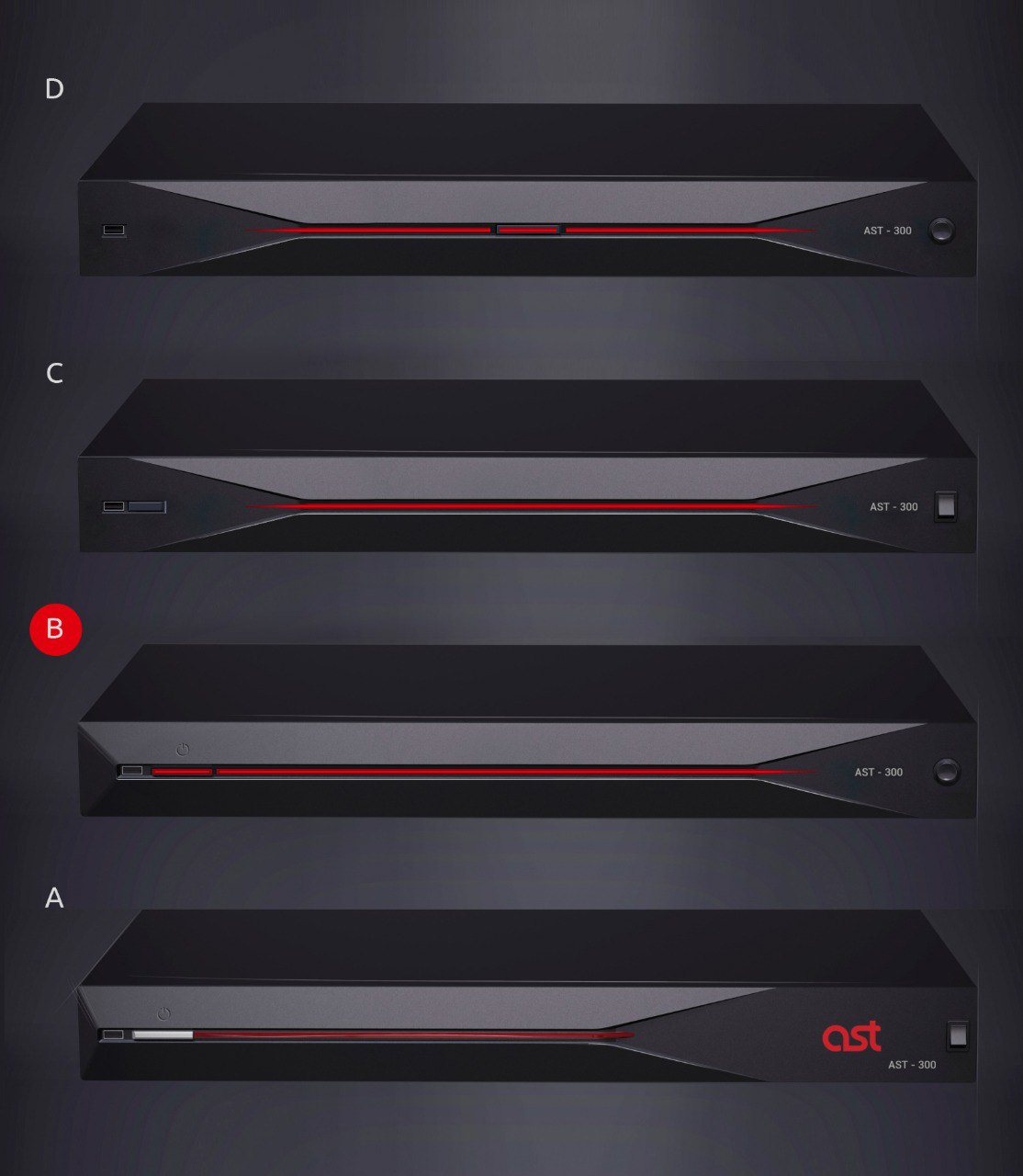

Заказчики подумали и немного сами улучшили концепты. Зато уже на этом этапе определился лидер — вариант B:
Следующий заход на эскизы:

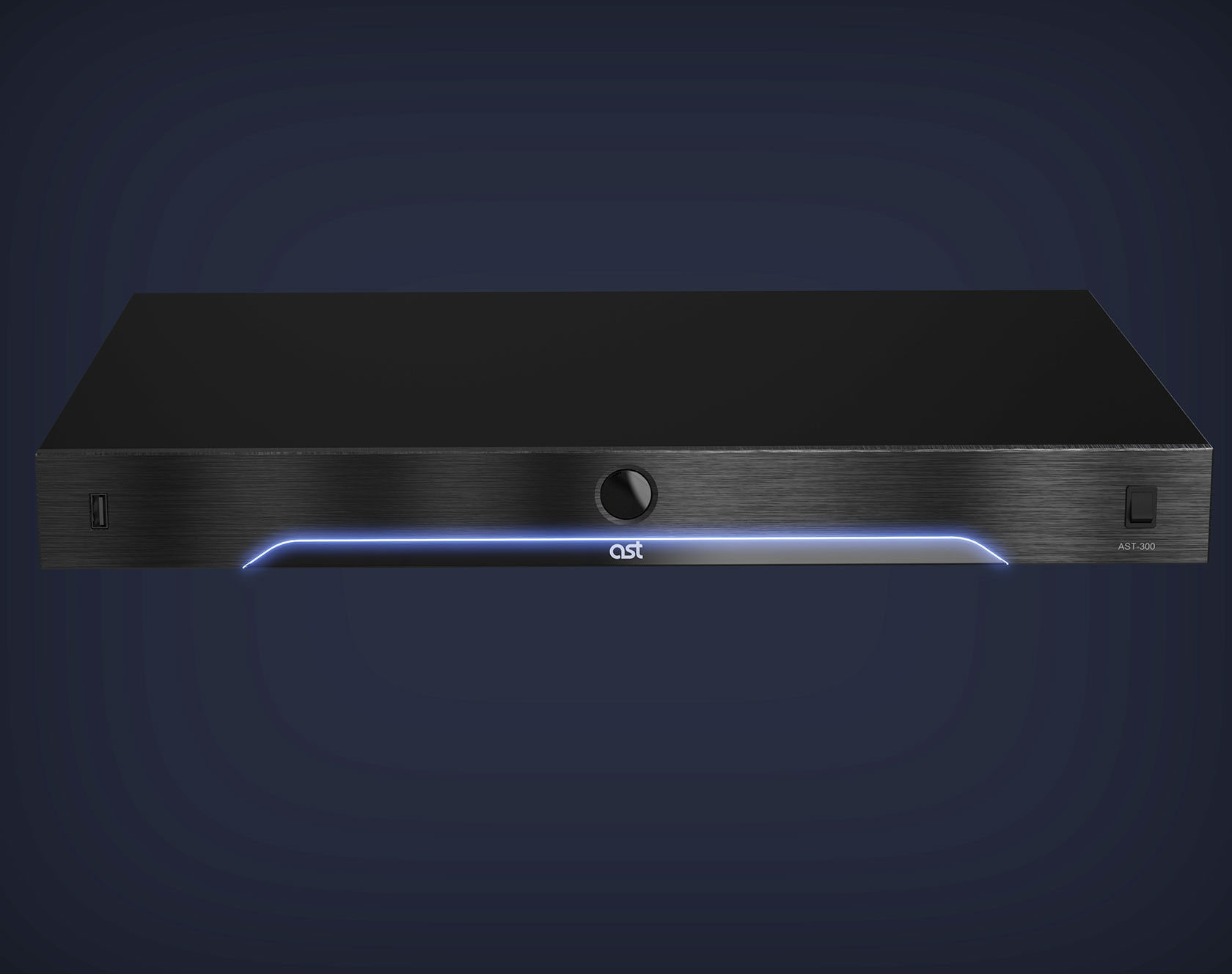

Финальный вариант:
Этапы работ
1. Разработка технического задания
2. Промдизайн — эскизы; разработка эргономики
3. 3D-моделирование
4. Разработка конструкции

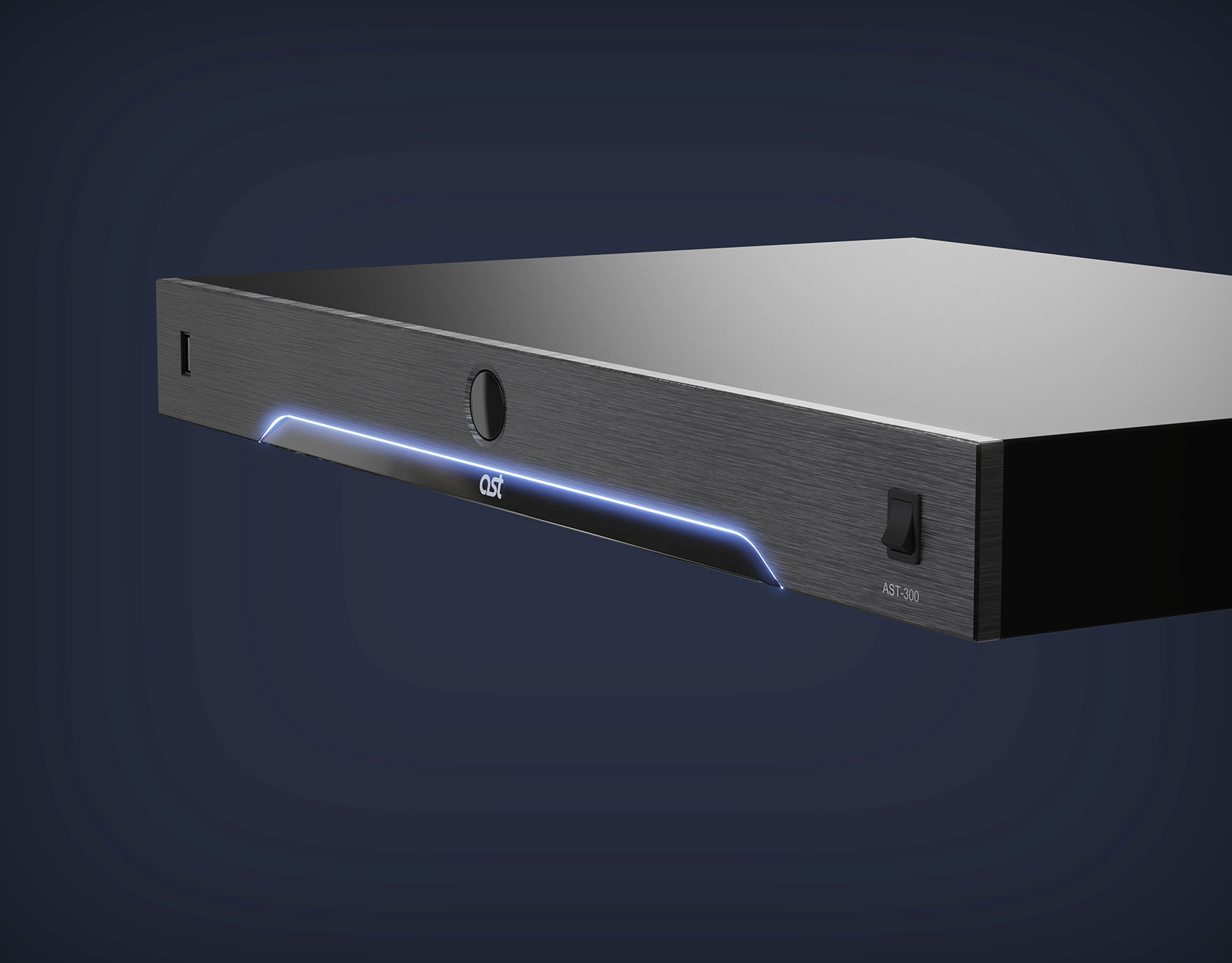

Дизайнерская модель:
Сроки, цены, технологии
| Над проектом работали | Технический писатель, промдизайнеры, 3D-моделлер, конструктор, руководитель проекта |
| Технологии и материалы | Резка, гибка, обработка металла (текстурированный алюминий) — для основной части корпуса. Литье пластика — для нижней вставки лицевой панели |
| Ценовой диапазон разработки | $10 500 (на август 2024 г.) |
| Сроки | 2.5 месяца |

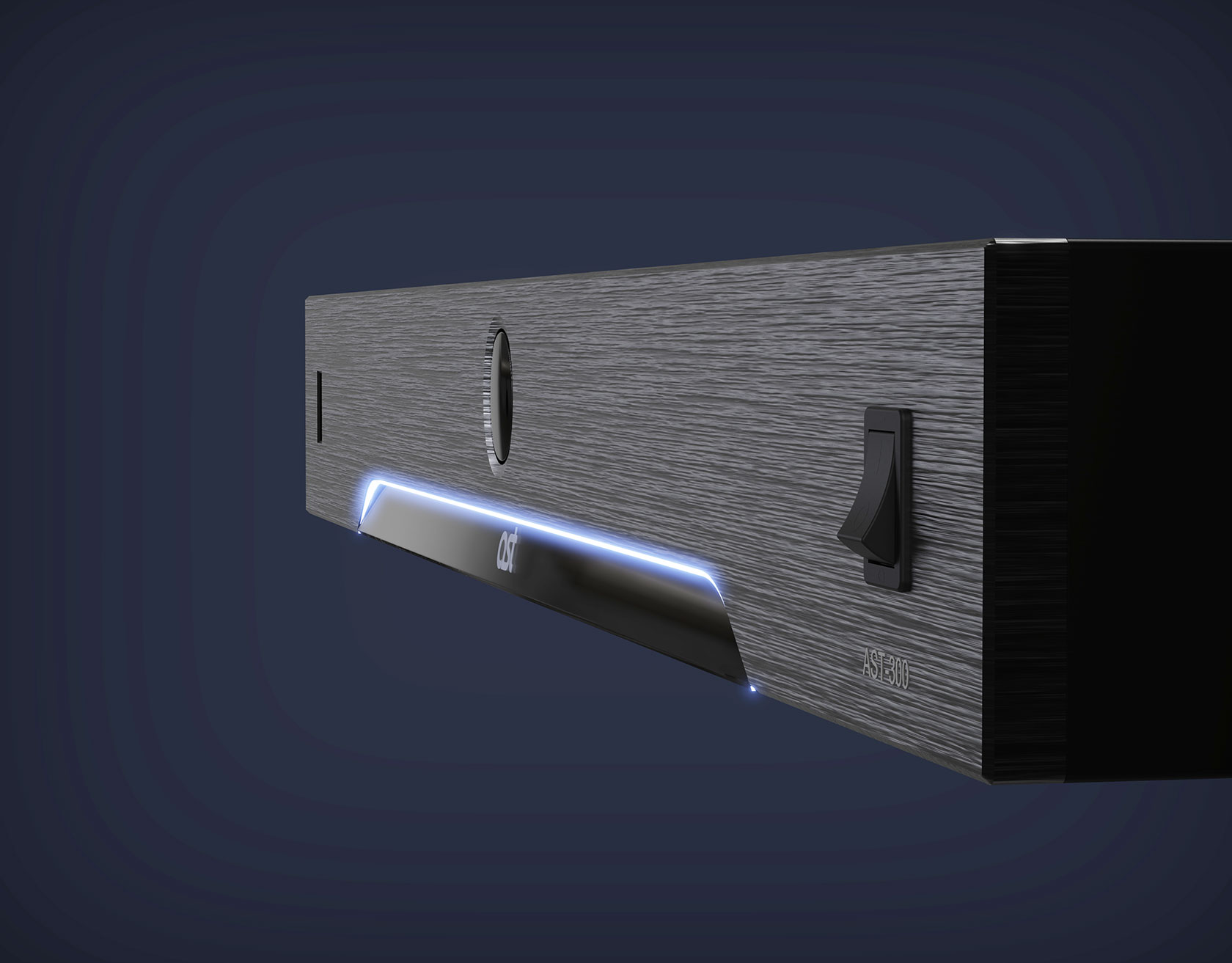

Конструкторская модель:
— Цельнолитой, а впоследствии и фрезерованный, корпус выгодно выделяет это изделие из ряда аналогов, придавая ему вид премиум-класса. Этот корпус лишен недостатков, присущих тем, которые собраны из листового металла.
Нестандартное решение воздухозабора для охлаждения внутренних компонентов позволило освободить внутреннее пространство — для более эффективного обдува.
Армен Хачатуров,
конструктор проекта
Кому нужна эта разработка корпуса?
| Отрасль | Электроника, бытовая техника |
| Пользователи устройства | Люди, чье хобби — петь |
| Покупатели устройства | Владельцы ресторанов, кафе и баров или непосредственно любители караоке |
