Мы не только разрабатываем дизайн и конструкцию корпусов для радиоэлектроники с нуля. Бывает, что исправляем ошибки за другими. Как в этой задаче: конструкторская проработка корпуса домофона не дотянула до того, чтобы можно было идти с нею на производство. Нам нужно подготовить изделие к запуску в «серию».
Задачи и решения
| Проблема, которую решили | У заказчика была на руках непригодная для производства конструкция (а значит, и некорректная конструкторская документация). Производить корпус с такими вводными нельзя — нужно допиливать |
| Цели клиента | Как можно быстрее приступить к изготовлению серийных изделий |
| Что нужно сделать? Задачи | 1. Корпус из двух частей: алюминиевой лицевой панели и пластиковой задней крышки. 2. В составе домофона есть считыватель бесконтактных ключей, цифровой дисплей, телекамера, плата контроллера, микрофон, динамик, клавиатура и кнопка вызова диспетчера. Для кнопок нужно разработать механическую часть и толкатели. 3. Предусмотреть два варианта монтажа: врезной (корпус монтируется непосредственно на дверное полотно) и накладной (устанавливается в монтажный кожух на стену). 4. Можно менять положение внутренних компонентов, нельзя — габариты лицевой панели и расположение точек крепления. 5. При разработке конструкции исключить попадание пыли между объективом камеры и защитным стеклом. 6. Обеспечить защиту от повреждений, пыле- и влагозащиту по стандарту IP54. 7. Все кнопки должны работать независимо от погоды и даже при их нажатии рукой в перчатке или варежке. 8. При размещении отверстий для микрофона и динамика исключить эхо. |
| Решения и объем работ | 1. Переработали конструкцию корпуса, сделав пригодной для серийного производства. 2. Проверили конструкцию двумя прототипами. 3. Оценили производство у партнеров |
Этапы работ
1. Разработка технического задания
2. Переработка конструкции корпуса
3. Прототипирование
4. Пакет КД
5. Оценка производства
Сроки, цены, технологии
| Технологии и материалы | Литье и обработка алюминия, литье пластиков, резка и обработка стекла. Шелкография (для печати) |
| Над проектом работали | Технический писатель, конструктор, руководитель проекта |
| Производство | Ruicheng |
| Ценовой диапазон разработки | $8 500 (2021 год) — инжиниринг и прототип |
| Сроки | Один год |
| Тираж | От 4 тыс. шт./ год |

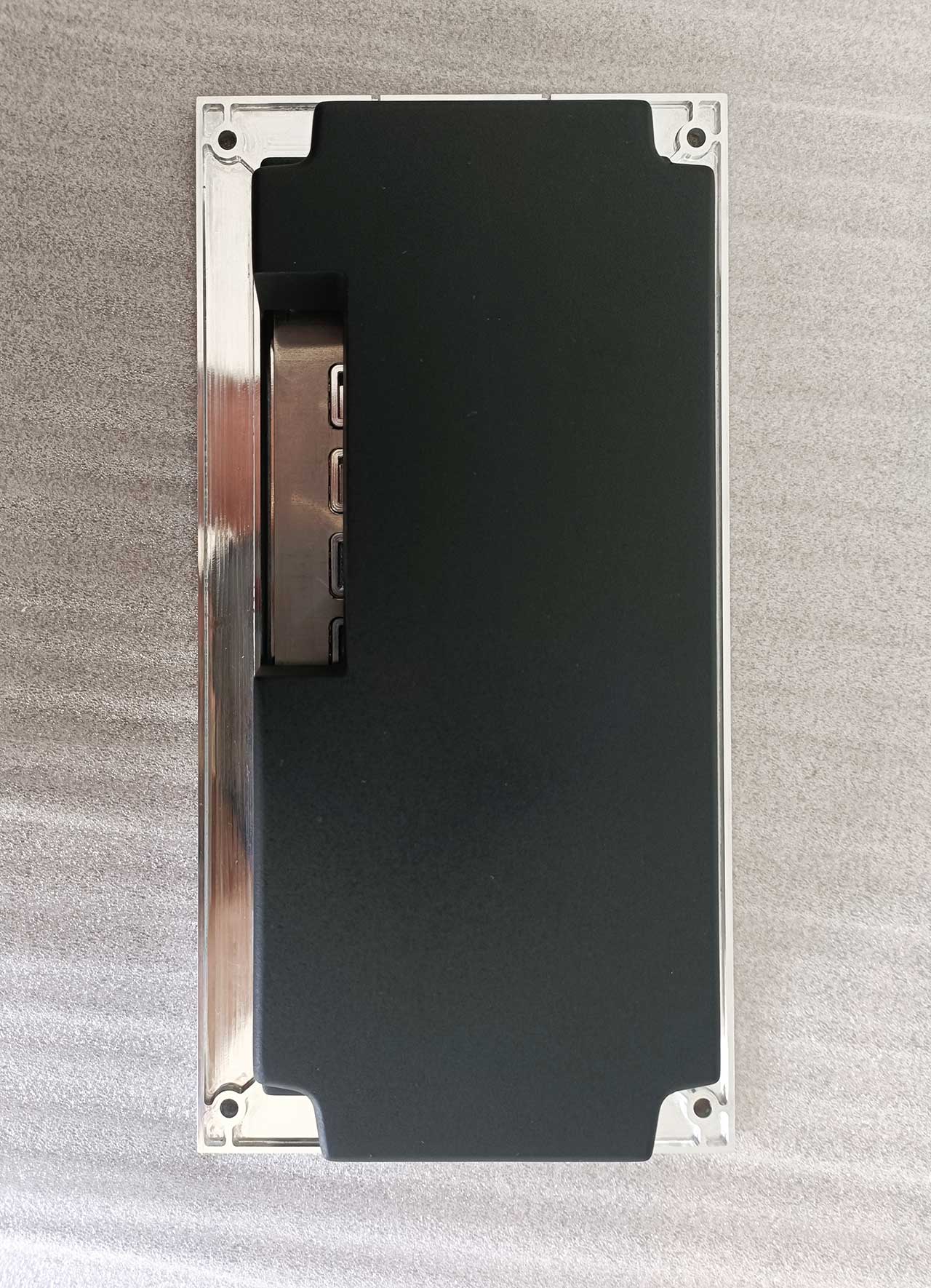

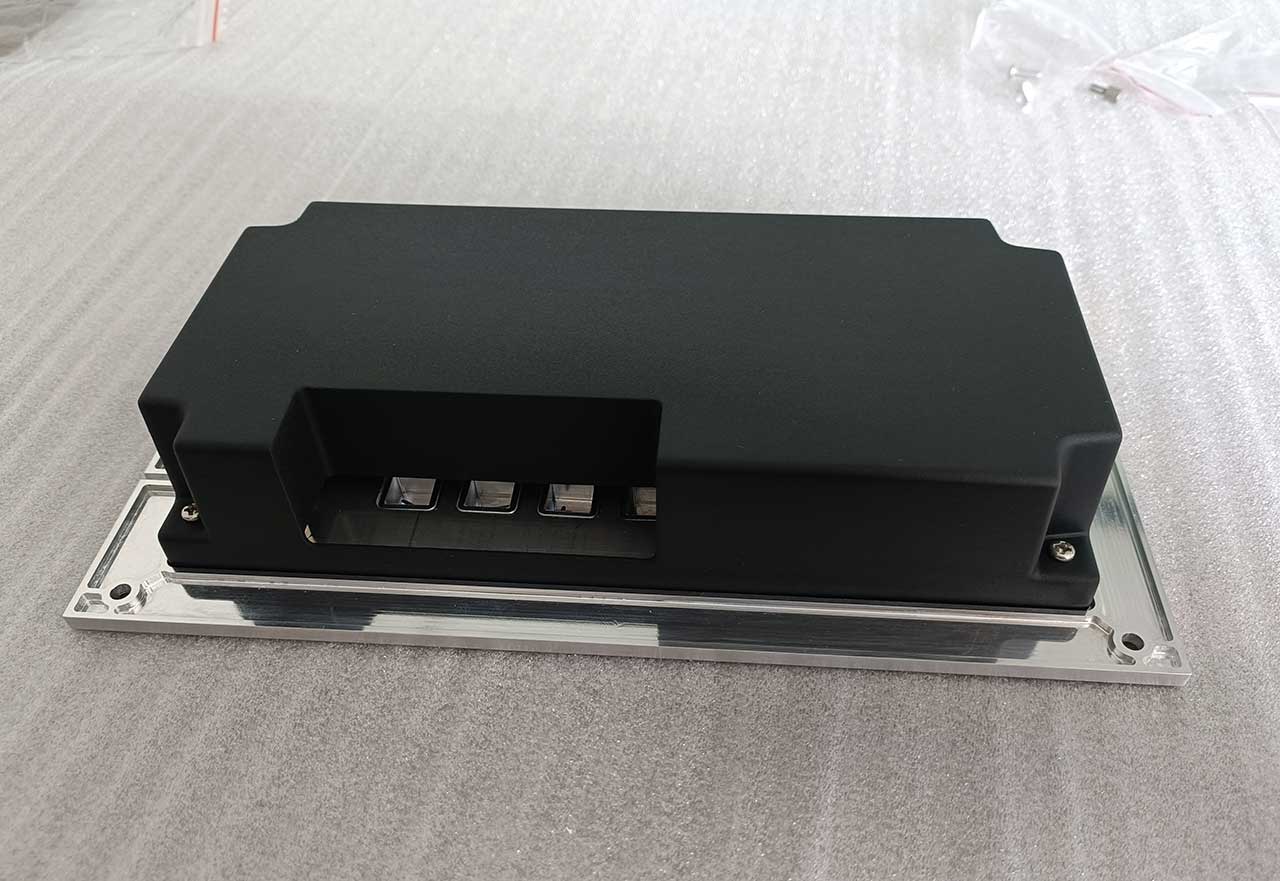

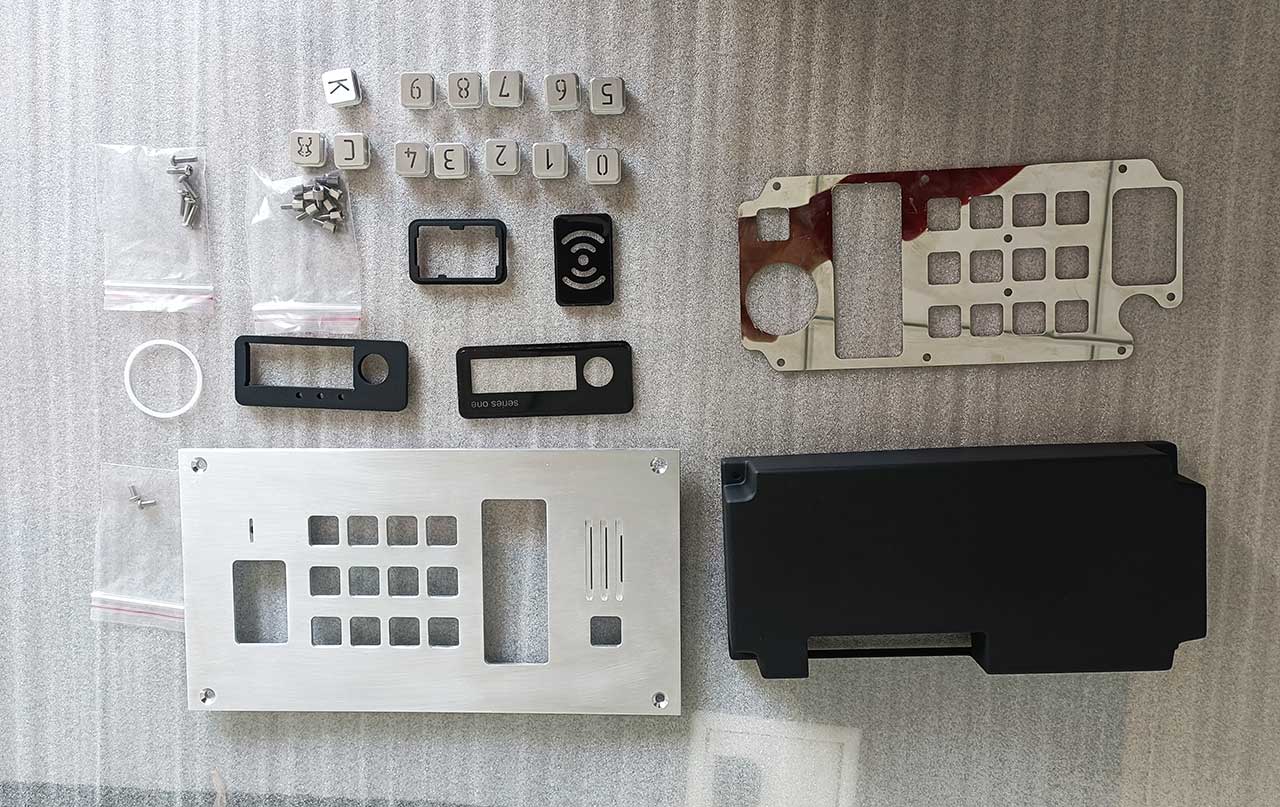

Первый прототип:

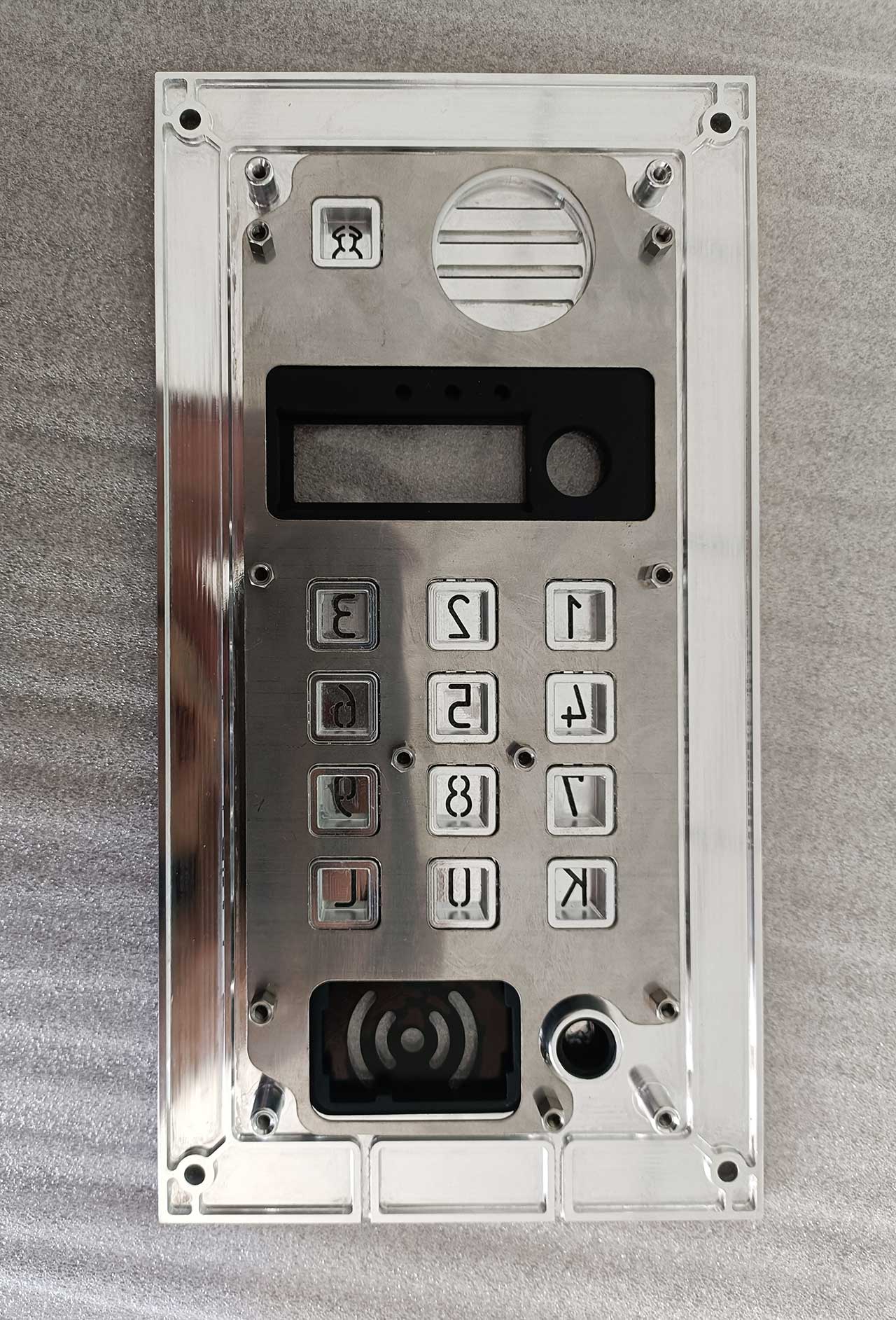

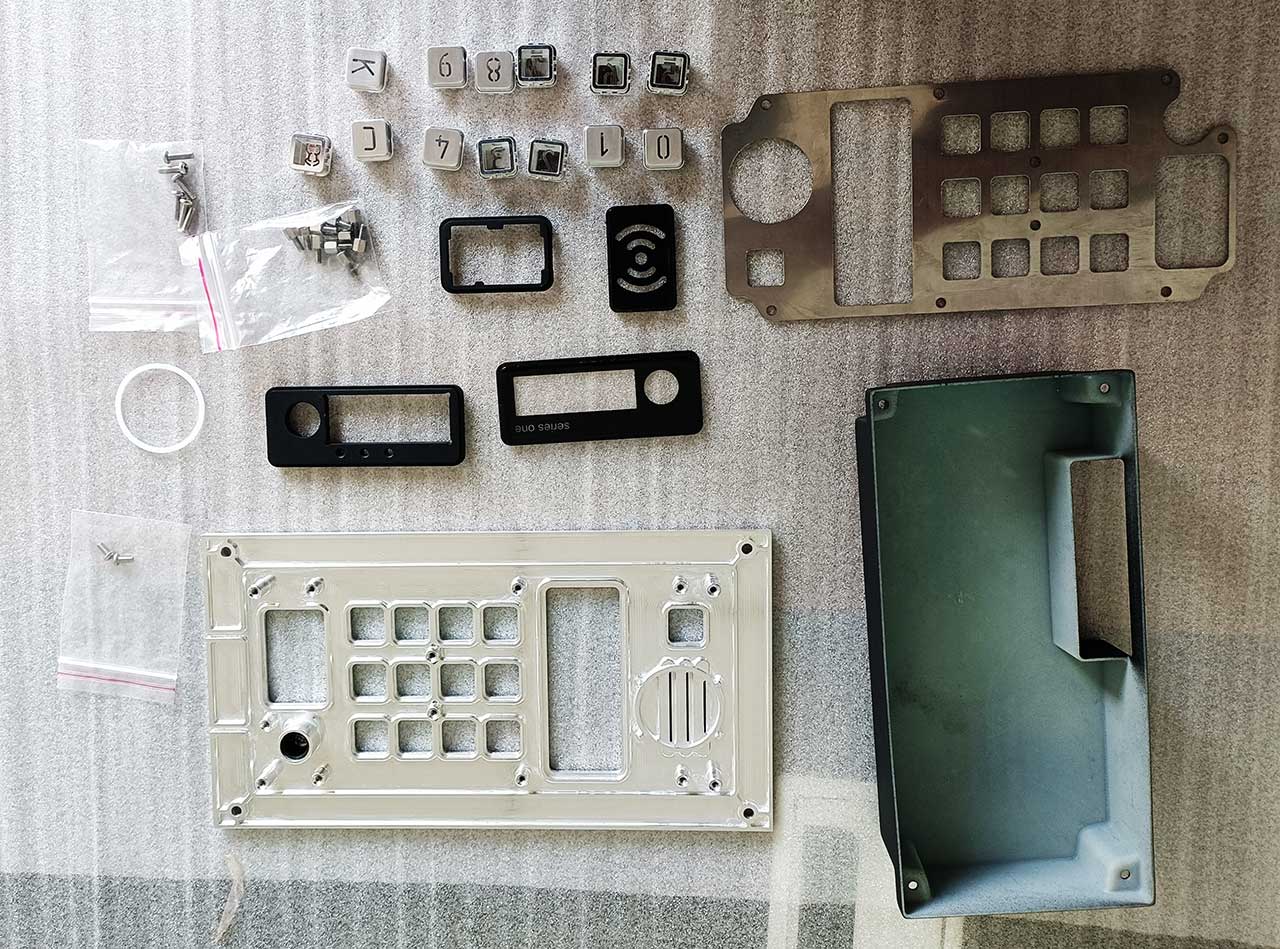

Второй прототип и его элементы:

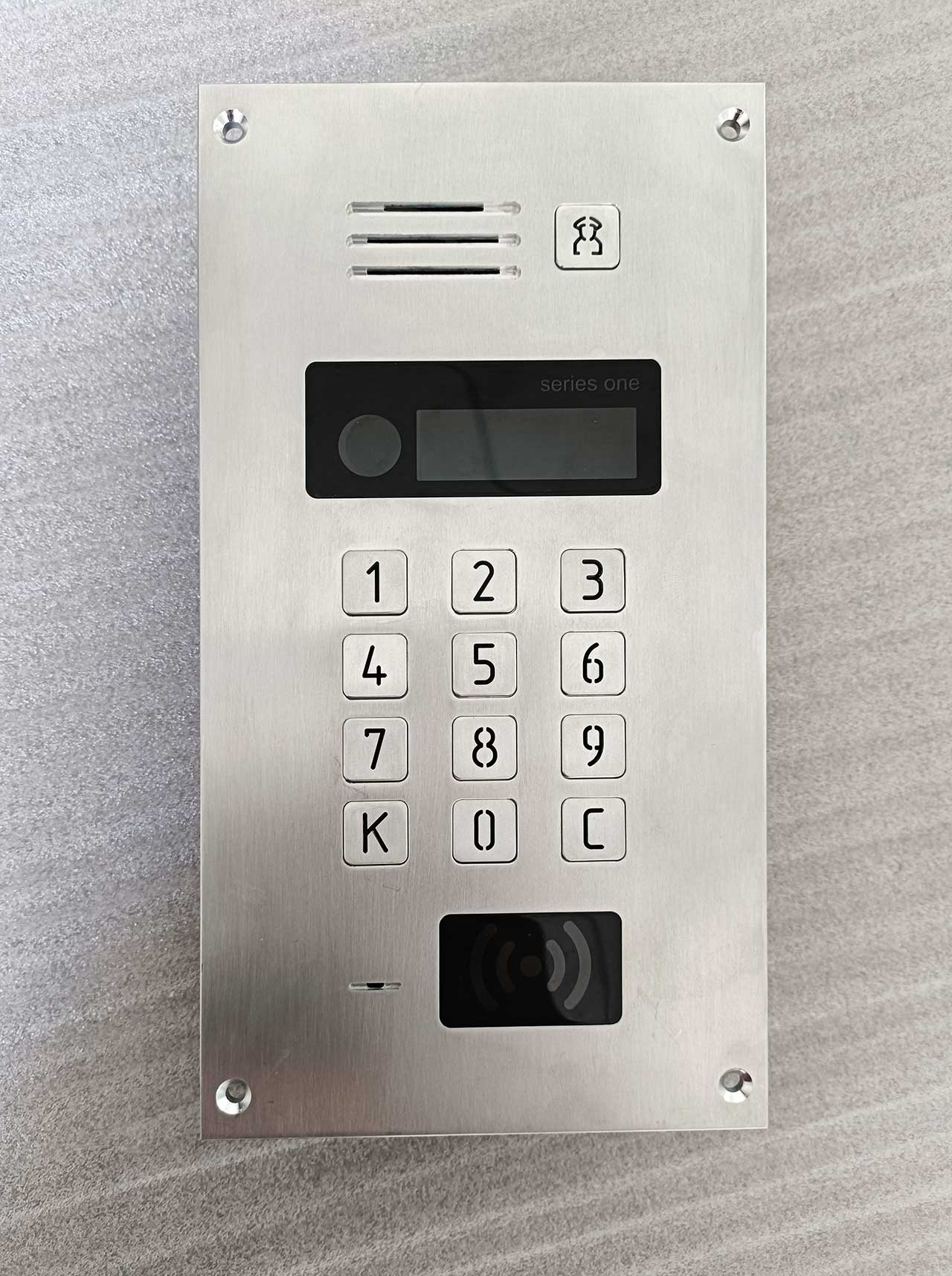

Заказчик собирает прототип («зеркальная» тройка — это, разумеется, не баг, а фича :)

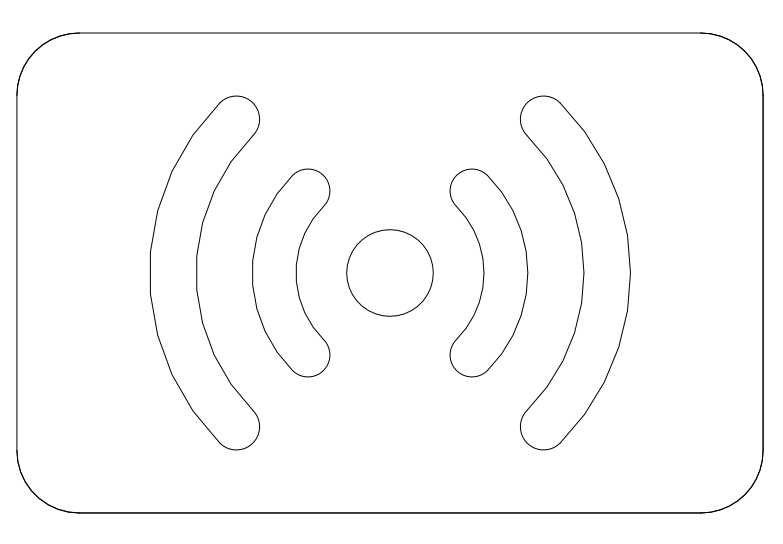

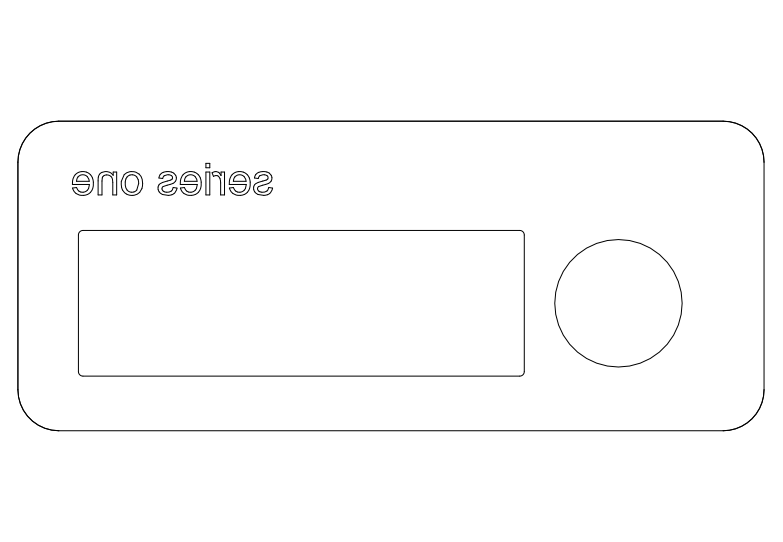

Файлы для печати надписей:
Кому нужна эта разработка корпуса?
| Отрасль | ЖКХ |
| Пользователи | Жители многоквартирных домов, работники и посетители офисов |
| Покупатели устройства | Управляющие компании, специалисты по установке домофонов |
Что получилось:
Корпуса для домофонов мы делаем не впервые. Вот еще: раз, два, три.
